Первые впечатления работы в эфире

29 марта 2026 года я вышел в эфир с позывным YL3AVN. Трансивер IC7300 есть. Что с антенной ? Для категории Б разрешены только диапазоны 160, 80, 40, 15 и 10 метров. Для начала конечно же проще всего 10 метров – повесил провод длиной 5 метров и купил на HF Kits коробочку для согласования с трансом 1 к 7 ( 1 к 49 по импедансу ). Одная у меня проблема – живу в доме с жестяной крышей, поэтому пришлось отнести антенну подальше – 15 метров кабеля RG-213. И с таким довольно убогим сетапом я уверенно начал свое движение к категории А – нужно собрать 1000 связей, зарегистрированных в LoTW. И вот, уже на первой неделе – связи в Бразилией и Аргентиной ! Вы догадались – это конечно FT8 ! И самое для меня удобное – не нужен пока телеграф и SSB.

Вот так, работая только на FT8, 1000 связей я собрал за неполных три месяца ! Правда антенны пришлось по ходу ставить новые или улучшать старые – тут нет предела ! Самое мое приятное переживание было – запуск 4-х элементного волнового канала на 10 м на мачте 11 метров высотой. Это просто бомба, а не антенна. По замеру от моего 100-ваттного IC7300 ( это номинальная мощность, по факту на 28 МГц он выдает всего 65 – 70 ) а до антенны по кабелю LMR400 длиной 40 метров доходило все лишь 45 – 50. Но даже этого с лихвой хватало, чтобы получать просто фантастические репорты из Индонезии, Антарктики и Чили. Вот так, ( после прохождения конечно ) антенны решают все !

И вот уже 15 сентября этого года ( то есть всего через полгода после начала увлечения ) я сдал экзамен и категорию А и теперь перед вами теперь YL3VN – буква А потерялась….

Растем. Теперь купил и настраиваю Ameritron AL-811H. Увы, небольшая коррекция мощности для меня нужна. На других диапазонах ( кроме 10 м ) у меня антенны – простые веревки, а там была одна беда – я из DX-ов слышу всех, меня – никто. Работая только на IC7300 каких ватт так 50 – 70 все-таки не хватает. С Америтроном же вообще не проблема – до 200 ватт в FT8 – задача для него легкая – а мне больше точно что уже и не надо ( хотя наблюдая эфир могу точно сказать, что многие DX станции в антенну качают ватт 500 если не больше ). Все интернет байки про то, что на FT8 достаточно 5- 20 ватт выходной мощности ненадо воспринимать серьезно – понятно, что с QRP дожидаясь полмесяца хорошего прохождения можно делать дальние связи. Если бесконечное ожидание вас утомляет, то QRO это как раз – сильно облегчает работу в эфире ( разумеется применять его надо с умом и пониманием текущей ситуации, а также нужно безупречно настраивать свою аппаратуру чтобы она не стала источником помех для окружающих ).

Америтрон AL811H – это четрыхламповый оконечный КВ усилитель на все КВ диапазоны – от 10 до 160м. Четыре лампы 811А ( у меня поставлены Г-811 ) включены параллельно и работают в схеме с общей сеткой, на раскачку ( от IC7300 ) я подаю от 10 ватт ( на 80 м ) до 35 ( на 28 МГц ), получая на выходе 100 – 200 ватт. Об этом старом добром усилителе и его доработке и настройке планирую отдельную публикацию – я уверен это будет кому-то полезно. Ведь по признанию опытных товарищей IC7300 хорошо сочетается с Ameritron AL-811H и их соединить совсем просто.

Также в следующих публикациях подробнее расскажу о своих антеннах ( теперь я в эфире работаю на 80, 40, 30, 20, 15, 10 и 6 метрах ) и об их тюнинге.

1 КВт балласт 50 Ом для КВ диапазонов

Как-то незаметно и неожиданно для самого себя, за три месяца работы в эфире я выполнил норму категории А – уже больше 1000 подтвержденных на LoTW связей, и теперь у меня в плане сдача экзамена и подключение к моему IC-7300 линейного усилителя – ведь теперь мне можно будет иметь передатчик до 1 КВт мощности ! Для моей Yagi антенны эта мощность не очень-то и нужна, а вот для диполя на 80м, и особенно для шнура EFHM на 15 метров каких ватт 200 ( вместо сегодняшних 100 ) очень пригодились бы. Да и по замерам приборами, сегодня из номинальных 100 ватт Icom IC7300, если не перегружать выход гармониками и следить за низким ALC, он на самом деле дает на выходе 80 – 82 ватта, а до антенны по факту доходит только около 65. Фидеры у меня увы, вынужденно очень длинные – один 32 метра RG-213 ( диапазоны 15 и 80м ), другой, на 28МГц – 40 метров LMR400.

Для настройки линейного усилителя мощности для КВ диапазонов ( 1 – 50 МГц ) нужет балласт нагрузки, у меня все фидеры на 50 Ом, поэтому и балласт я взялся сделать 50-омный. Купить готовый тоже можно, но тут или цены на них дикие ( если это настоящий качественный балласт ), или качество ниже плинтуса – говорят что китайские поделки горят на раз.

Подобрал алюминиевый радиатор подходящих размеров – 190 х 140 х 30. Этого конечно мало для 1 КВт в постоянном режиме, но так как настраивать мне нужно Америтрон АЛ-811 ( Ameritron AL-811H , там параллельно четыре лампы 811А включенные по схеме с общей сеткой ), то этого радиатора хватит – легендарный американский усилитель 1 Квт дает только на SSB, но в постоянном режиме ( а я работаю в основном на FT8 ) это максимум 200 – 300 Ватт. Да, мне повезло купить практически новый Ameritron AL-811H, можно сказать в идеальном косметическом состоянии, причем экспортный вариант на 240 вольтную сеть и с 10м диапазоном. Даже упаковочная коробка оригинальная.

Теперь сами резисторы. Купил на е-Вае пять штук ( надо как-бы только 4, но такой был комплект у продавца, да и один в запас остался ) 250 ватт резисторов для индукционных печей.

и соединил их встречно-параллельно таким обзом, чтобы все они без изолирующих прокладок монтировались прямо на радиатор. При этом надо помнить, что экран ( как впрочем и центральную жилу ) фидера нужно от корпуса радиатора хорошо изолировать.

Получился вот такой приборчик:

на частоте 28 МГц КСВ у него 1.05 и полное сопротивление 51 Ом.

Как я стал коротковолновиком

Хотя электроникой я увлекаюсь уже давно, ну никогда  бы не подумал что меня вдруг потянет  в коротковолновики.  Гены видимо проявились – ведь мой брат Саша занимался этим всю жизнь ( сначала это был UQ2OF, потом UA1ZCL ).    Он умер в ноябре 2025 года, полгода назад  в возрасте 73 лет, тем самым пожелав всем нам всего наилучшего !  Так что  можно сказать что я принял эстафету.

В январе этого года я записался на экзамен на категорию Б,  ближайший  был в марте.    3 Марта экзамен был  успешно сдан ( ответил на 90 % вопросов при допустимом минимуме 60 % ) и получил разрешение на выход в эфир с позывным YL3AVN ( YL3 – префикс Латвии ).   Все происходило в “Elektroniskie Sakari”  руководителем которой, к моему  приятному удивлению,  со времен моего брата и до сих пор является Юрис Валениекс ( Jūris Vaļenieks ).  Он моего брата  хорошо помнит, хотя Саша уехал и Риги  ( тогда это был UQ2OF ) на ПМЖ  в Мурманск еще лет так 45 обратно.

По совету опытных товарищей приобрел японскую  радиостанцию Icom IC-7300, потому что старые ламповые сильно уступают по уровню сервиса. Вот уже готово рабочее место:

IMG_0276



Сейчас учусь принимать азбуку Морзе на слух –  непростое это дело и тут уже никакая техника не поможет, только  постоянные тренировки.    И параллельно  проектирую антенну – без хорошей антенны все остальное не имеет смысла.

А пока слушаю эфир в диапазоне 40 м  с антенной “полуволновый луч”  –   EFHW  ( End Fed Half Wave beam   ) –  горизонтальный провод 20 метров длиной на высоте примерно 7 метров, который подключен к фидеру через трансформатор 1 : 7 ( 1 к 49 по импедансу ).   Совсем простое решение, но даже в таком виде  на 7 МГЦ слышал CW  станции из  Испании, Греции, Франции, Германии на расстоянии 1000 – 2300 км.   При пробах на передачу при 100 ваттах КСВ составляет 1.7 –  не так плохо для начала.    Также попробовал FT8 на 28 МГц на тот же луч.  И обнаружил, что интересная это антенна !  На 7 МГц она имеет направленность перепендикулярно к направлению луча и прохождение вечером и ночью,  а если на 28 МГц, то направленность меняется – она  уже почти вдоль луча и только днем. Так что имея такую антенну  и работая только на двух диапазонах можно охватить  практически всю округу и круглые сутки.  Со своим лучем направленным на запад я с модуляцией  FT8  на 28 МГц  уверенно слышу Бразилию, Аргентину, США  не говоря уже об Испании и Португалии.

Да, и еще проектирую QSL карточку – хотя  это и немного устаревший вид подтверждения QSO, но очень романтичный и наглядный, я бы сказал даже трогательный – в прямом и переносном смысле 🙂  .

Надеюсь через месяца три уже выйти в эфир.    Если конечно все сложится.



*************************************************************************************************************************************



CW 5W Трансивер POPLAR 7 MHz

Готовлюсь ко вступлению в ряды радиолюбителей-коротковолновиков. Весной экзамен, а пока занимаюсь матчастью.

Приобрел в Китае  интересный набор.  Интересен названием, Poplar по-английски – это тополь. То есть   за 48 Евро я купил радиостанцию Тополь !   Только очень маленькую 🙂 .  Годится  для телеграфа  и только на диапазон  7 МГц.   Как фирма-производитель указана Dinuco Ltd., в английском гос. регистре эта фирма загистрирована на гражданина Румынии Gigel Dinu. Есть с таким же названием  Ltd и в Грузии.

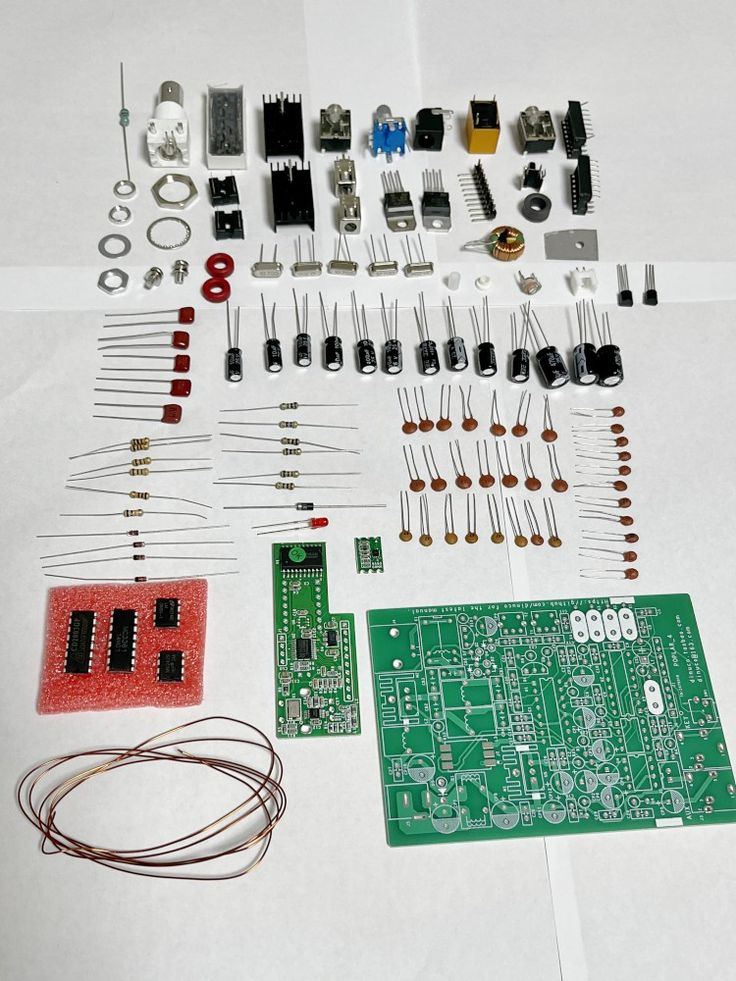

В наборе – частично собранные три платы ( основная, блок LED-индикторов и выходной MOSFET ) , на которые осталось поставить некоторые   детали и соединить все вместе.

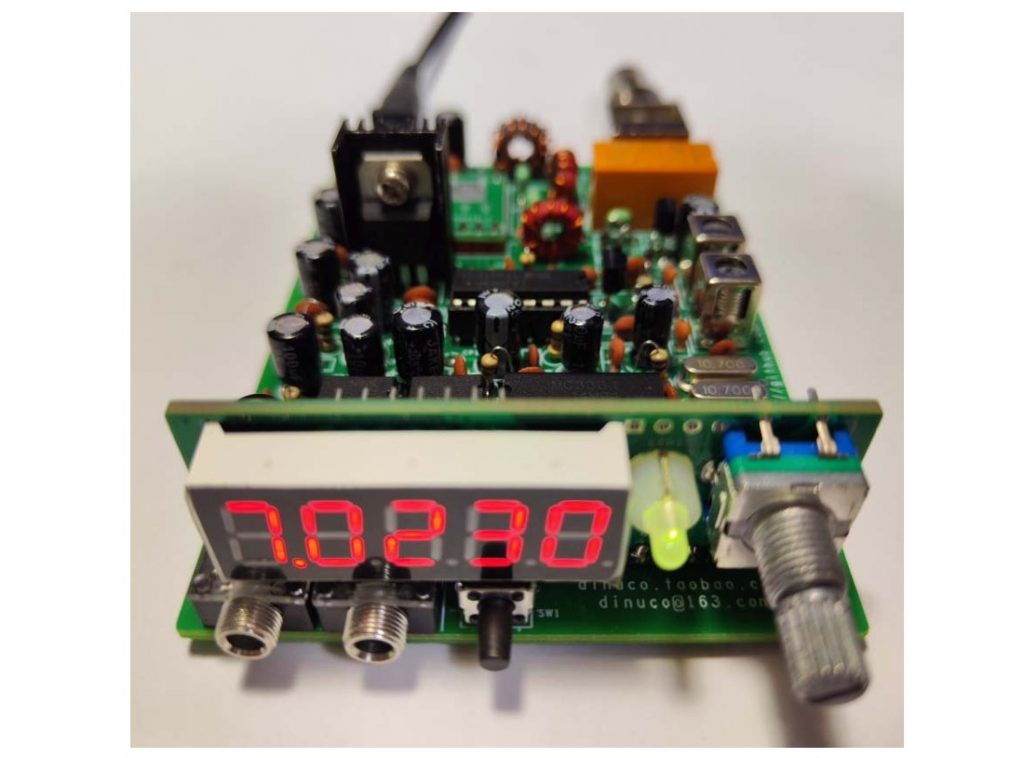

Платы сделаны очень добротно, хорошо паяются, дорожки не отваливаются.   Питание – 12 вольт от аккумулятора.  Вот как выглядит собранное изделие.

Poplar

И вот мануал  по сборке и настройке   POPLAR Transceiver Kit assemble manual V5.0.

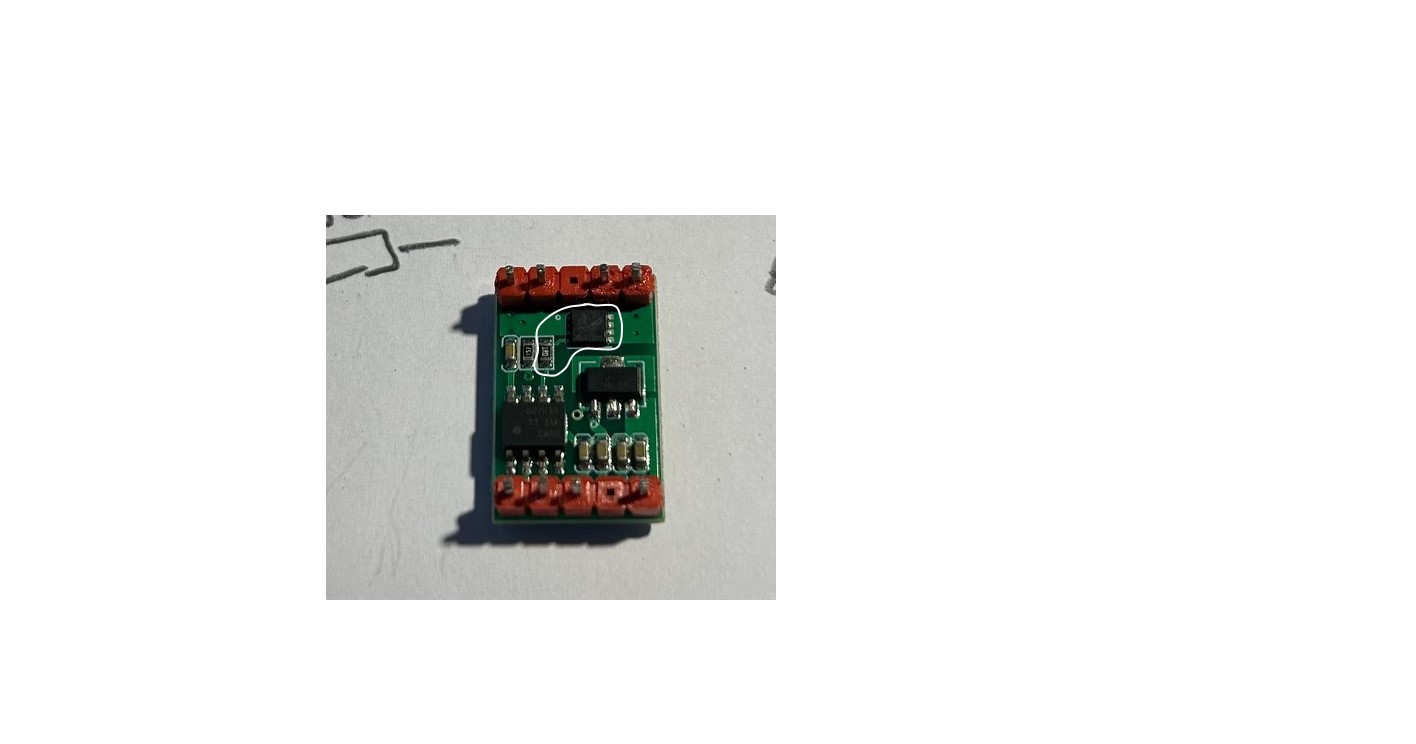

Что приятно  удивило,  сразу же после сборки  все заработало так как надо !  Однако как полагается начинающему, я  вскоре  спалил выходной транзистор –  наверно  был плохой контакт в балластной нагрузке и выходник почил  в мгновение ока. Вообще  в купленном мной Тополе  v.5 ( пятая версия ) вместо ТО-220 Мосфета ( как в четвертой версии )  поставлен совсем микроскопический  транзистор, даже смешно, как можно с него получить обещанные спецификацией  5 ватт. Наверно только на последнем вздохе.

Mosfet

А радиатор –  вообще комедия – 6 на 6 мм блошка.  Когда распаял – оказалось  КЗ  затвор – сток , а заодно сгорел  и затворный 1 Ом SMD  резистор. К счастью управляющая микросхема  Texas Instruments UCC27614 не пострадала.

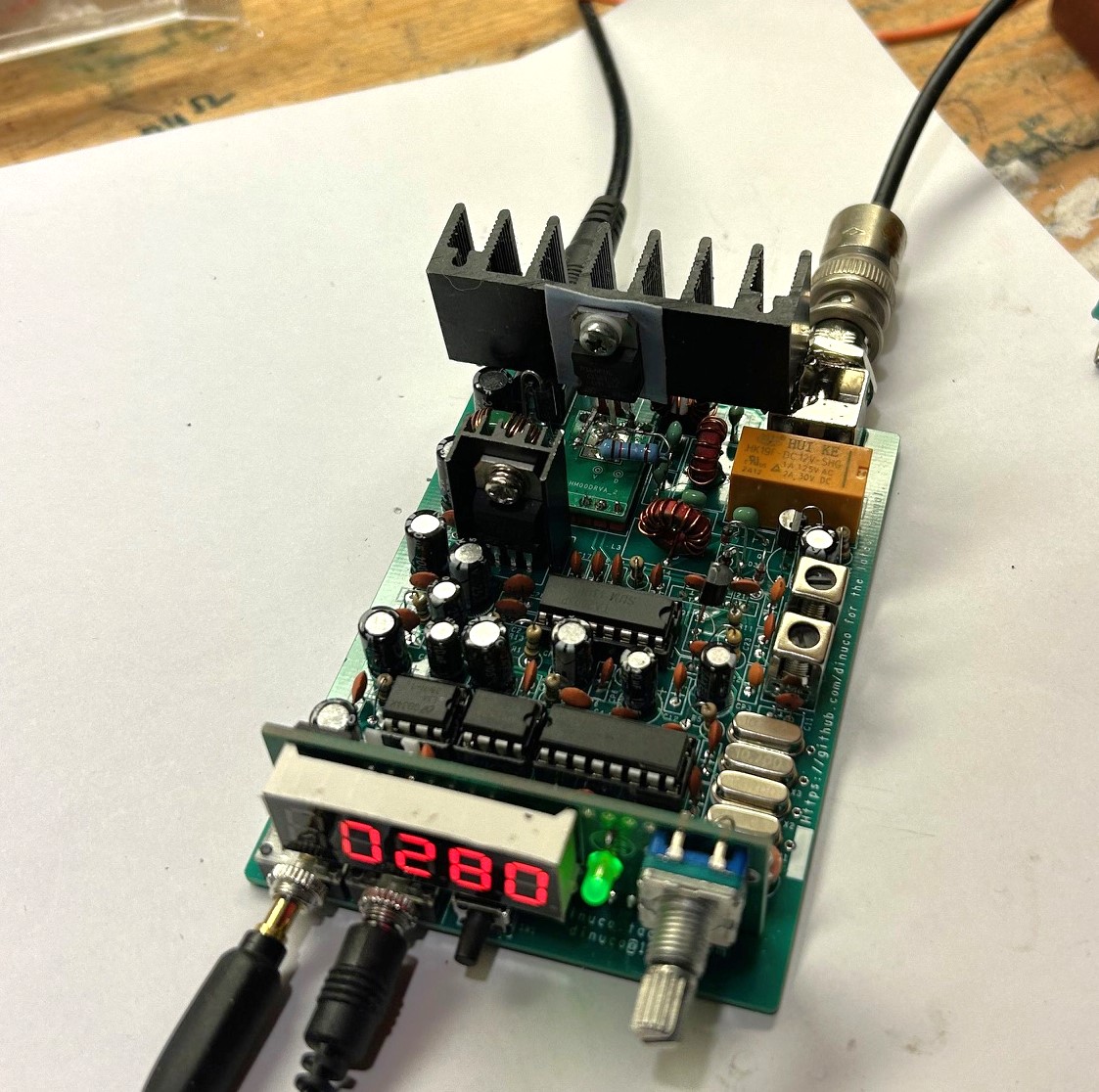

Вместо сгоревшего MOSFETа поставил рекомендуемый в четвертой версии  STP16NF06  в корпусе ТО-220  – припаял его сверху на платке драйвера. Сток припаял  на площадку под  радиатор, исток –  как полагается на общий,  Пришлось только сделать самому отвод от выхода  микросхемы к затвору. Получилось не очень художественно, но работает !



IMG_0211

(  семерка в начале на индикаторе есть –  на картинке  она  пропала из-за мерцания )

По факту.   В режиме RX трансивер потребляет 100мА, при нажатом ключе – 940мА, то есть свои  честные 5   ватт  он отдает.   Синусоида на выходе очень красивая ( по замерам  осциллографом –    7.5 вольт амплитудное значение ) , значит гармоник будет мало.

Что очень удобно, шаг настройки частоты регулируется – от 0.1 до 10 КГц.

У приемника чувствительность неплохая, на кусок провода  вечером слышен весь эфир.  Чтобы повысить селективность нужно  подстроить трансформаторы Т1 и Т2.  К настоящей антенне пока не подключал, ее надо еще поставить 🙂 .



*********************************************************************************************************************************************

Учебный генератор

Листая старую добрую книжечку “Юный радиолюбитель” Борисова В.Г и Отряшенкова А.М.  [1]  нашел в ней интересную схемку.  Это так в народе  называемая “шарманка”.  Толи штрафы за это дело стали очень высокие, толи шарманщики уже постарели, но сейчас найти в интернете работающую схему очень трудно.   Везде какие-то  кривые, убогие и  практически  неработающие  рисуночки,   для доведения которых до ума нужно  кроме желания выйти в эфир  еще и хорошо знать технику ВЧ.   Но в противоположность этому – вот картинка из книги Борисова ( всего-то  7 деталюшек ! ) :

Борисов_шарманка_РИС413

Просто из спортивного интереса я собрал эту схемку из того, что было под рукой за один вечер.  Лампа попалась Г-807  Ульяновского завода  – это чуть более мощная 6П3С только с анодным колпачком –  что в этом случае даже очень удобно. Основой взял какой-то промышленный узел на 6С33С с блоком питания –  там уже был диодный мост на Д226Б  плюс два электролитичесих конденсатора К50-6 50мкф на 450 вольт

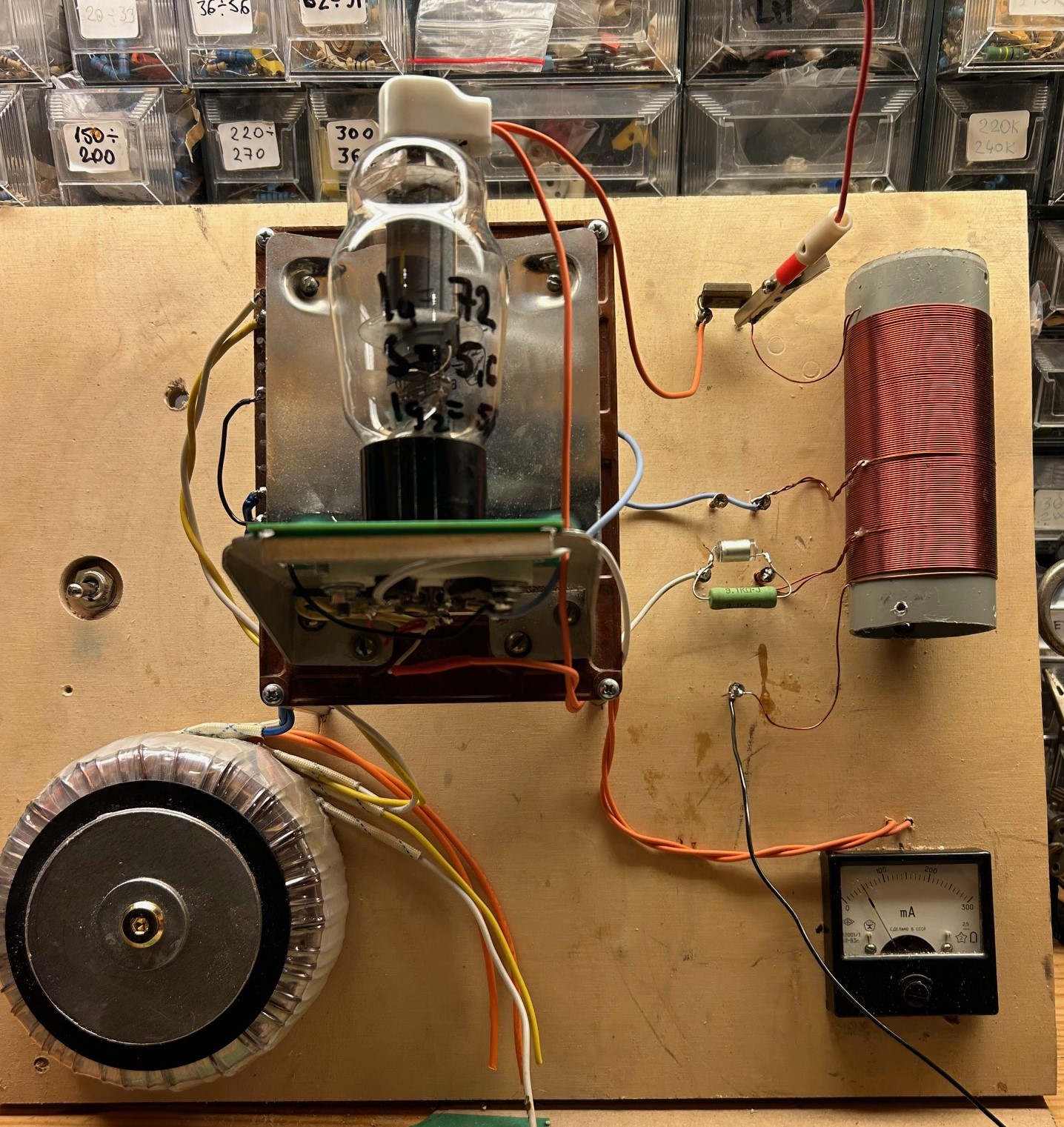

заменил панельку ( у Г-807 она  вообще особенная ) и  смонтировал  все на 10мм фанерке размером 40 х  40 см – почти как на   рис.413   из   книги  [1].   Получилось учебное пособие для генерации и изучения свойств коротких радиоволн.  Жаль только что заляпал маленько  флюсом  красивую фанеру:

IMG_0178

Сетевик  конечно  можно бы и поменьше габаритом ( 100 ватт было бы достаточно ), но другого у меня  не оказалось.    Нужны две вторички – 230 вольт для  анодного выпрямителя (  Д226Б на всякий случай я заменил на  киловольтные шестиамперные  6A10   )   и 6.3 В   накал.   Конденсатор С3 – 910 пф слюдяной КСО на минимум 500 вольт.    Дроссель Др1 – намотанный на ферритовом кольце сетевой дроссель от импульсных  блоков питания индуктивностью около  2 – 10 мГн. Он должен быть с хорошей изоляцией между обмотками и сердечником.

Horizontal Toroid Magnetic Inductor Monolayer Wire Wind Wound Inductance Coil - Picture 1 of 15

Еще пока не установлена контрольная лампа  включенного прибора в левом верхнем углу и нет клемм подключения антенны и заземления.

Для снижения проникновения 50 и 100 Гц помех из сети, которые дают ненужную модуляцию можно поставить дополнительный CLC фильтр в цепь питания. У меня поставлены после диодного моста электролит  50 мкф, потом 20 Гн дроссель и снова кондесатор –  1000 мкф , все конденсаторы на 450 вольт.

В качестве катушки индуктивности пригодился  похожий узел из отложенной в сторону схемы СВ и КВ детектора ( см. недавнюю публикацию https://klimanski.com/2025/12/26  про детекторный приемник ) – кусок 50мм  ПВХ канализационной трубы на которой  проводом 0.8мм намотана индуктивность.   Она конечно великовата ( 16 + 32 + 64 – итого  112 витков вместо  8 – 10 рекомендуемых книжкой  )  , но я решил ничего не менять и  пока совсем не ставить высоковольтный  КПЕ (  которого, кстати,  у меня все равно  сейчас нет   )   а пока закажу и получу,   его роль сыграет паразитная емкость монтажа. В дальнейшем намотаю как полагается, без каркаса –   заказал 2 мм  посеребряный  медный провод.

Однако даже в  таком явно кривом виде схема тут же после включения  заработала –  сначала  на частоте 780 КГц ( это уже скорее СВ ), но  за 5 минут  она быстро уплыла  вверх и сгорел ( в буквальном смысле 🙂  ) сеточный резистор R1 –  зря я поставил как было рекомендовано в книге  1 ватт !    Заменил на номинал поменьше, но  помощнее –  пятиваттный Kiwame  9.1 КОма.  Ему параллельно – полистирольный конденсатор 390 пФ  на 630 вольт.   Частота  осталась той же, но    более-менее стабильной.  Форма синуса не идеальная, но для такого примитивного устройства вполне даже удовлетворительная.    Уверен, что немного поработав над настройкой и подборкой номиналов ее можно улучшить. Например,  правильно запитать вторую сетку превратив лампу  как и положено в лучевой тетрод.

Неонка около катушки и вдоль антенного провода светится очень ярко, пробник ВЧ тоже показывает наличие сильного поля.  Ток анода + ток второй сетки – 100мА ( лампа-то  включена триодом ), то есть потребление от БП  около 30 ватт.     Для Г-807 в самый раз, выдержит.    Антенну пока не подключал, только заземление.



Литература

  1.   Борисов В.Г и Отряшенков А.М.    “Юный радиолюбитель”,   “Энергия”, 1966.



Хочу напомнить и предупредить,  что каждый читатель, который захочет изготовить устройства из моего блога должен понимать, что любые электрические схемы  требуют определенных навыков в работе с электричеством и несут в себе смертельную ОПАСНОСТЬ поражения электрическим током, и поэтому все свои действия с приведенными схемами читатель блога делает на свой страх и риск.   Автор блога не несет ответственности за возможные последствия ( такие как причинение вреда своему здоровью любого рода, здоровью окружающих и материальные убытки  ) которые явились результатом попыток повторения указанных в блоге схем и советов, в том числе и за использование содержащейся в блоге информации не по назначению.

Кроме того, работа генератора изображенного выше  создает сильные помехи приему других радиостанций, поэтому перед включением этого устройства нужно получить соответствующую лицензию на выход в эфир.



******************************************************************************************
