Каскодный выходной каскад на 211 лампе

Продолжаю начатую тему токового управления лампами. На форуме дийаудио.ру мне посоветовали попробовать каскод.

cascode

Хотя первый этаж каскода управляется все также по-старинке – как и каскад с общим катодом – то бишь потенциалом, я все-таки решил попробовать его в выходном каскаде. Особенно – учитывая восхищенные отзывы тех, кто это уже делал :  http://hiend.borda.ru/?1-12-0-00000092-000-0-0-1390756420 . (  Спасибо Виталию Калашникову за ссылочки и идеи, это мне очень помогло ! )  Но для каскода нужен высоковольтный блок питания, что само по себе – задача непростая.  Недавно наконец сделал достаточно ( как мне кажется ) хорошего качества высоковольтный блок питания и работа пошла вперед.

psu_6d22s

Схема пока только принципиальная, обвязка для снижения помех здесь не показана – ее можно увидеть в конце этой статьи.  Лампа 6Д22С очень хороша в смысле задержки и плавной подачи анодного – после включения напряжение достигает номинального только через 30 – 40 секунд – за это время как правило, успевают прогреться катоды всех ламп нижнего этажа.

И таким образом,  появилась возможность запитать каскодный выходной каскад на очень интересной лампе – 211 – любимице знаменитого Сакумы.   ( На картинке ламочка почему-то получилась лежачей – кликните по ней, и она примет рабочее положение… )

tube_2111

Внутреннее сопротивление этой лампы составляет около 3.6 КОм, и выходный трансформатор должен быть минимум 10КОм, а рекомендуют 12 – 13 КОм. Намотать такой выходной трансформатор очень непросто. И решил сделать на этой лампе каскод – в надежде, что пентодный характер ВАХ позволит упростить намотку трансформатора ( в смысле секционирования ) ,  а в качестве нижней лампы каскода использовать другую известную прямонакальную лампу 2А3 и на раскачку им – 4П1Л. Вот что получилось:

cascode_211_2a3_4p1l

Здесь в качестве выходного был использован трансформатор 6К от Аудиоинструмента ( TWB50 ) с сечением 13 кв.см. и индуктивностью первички 45 Генри.  Бас выдает 12 Гц на уровне минус три дБ.  По выским все несколько хуже, но причина ясна – трансформатор намотан с секционированием под триод,  что для каскода не годится. Надо будет перематывать. Но для предварительных экспериментов сойдет.

Вот спектр гармоник при 3 ваттах на выходе – относительно первой – вторая минус 26дБ, третья менее 57 дБ, остальные не видны.

1vinp_3wout_cascode_1st11db_sec_minus_15db

Схемка эта выдает 12 ватт звуковой мощности на 8 Омах, доминирует вторая гармоника, на максимальной мощности есть еще третья ( на 15 дБ меньше второй ), остальные ( высшие )  быстро уменьшаются до ничтожных значений. Вот спектр при 12 ваттах на выходе:

cascode_211_12w_opt_2nd_17_3rd_32_db

Выходное сопротивление усилителя ( замерено при 1 ватте на выходе ) составило 22 Ома, что приближает его к пентодным УНЧ.

Послушал я его на широкополоснике 4А32 в ОЯ и понял – “пентодный” выходной каскад на триодах – это очень интересная тема !  Бас и ВЧ просто идеальны, объем есть даже в моно варианте. Слушал  неотрываясь “Петрушку” и “Жар-птицу”  Стравинского”, потом – для контраста – своего земляка Хламкина. Чудесно.

Еще немного цифр. Теоретически мю эквивалентного пентода в каскоде равно произведению мю составляющих триодов – в нашем случае это 3.5 ( 2А3 ) умножить на 12 ( 211 ) получаем 42. Фактически по замеру коэффициент усиления собранного мной каскода по напряжению составил 15, откуда из известной формулы Ку = ( мю * Ra ) / ( Ra + Ri ) можно вычислить Ri эквивалентного пентода ( подставляя в качестве Ra = 6000 ) – получается 11 КОм. Размышляя по аналогии с методикой подбора Ra выходного трансформатора для пентода, когда Ra = 0,1 – 0,2 Ri можно подумать, что для указанной схемы Ra в 6 КОм не является оптимальным.  Поставив вместо 8 Ом нагрузки 4 Ома, я получил таким образом с тем же выходным трансформатором Ra = 3 КОм и сделал замеры. Увы, это не привело к росту выходной мощности и снижению Кг – а как раз напротив.  Тогда тем же методом ( поставив нагрузку 12,7 Ома на выход транформатора ) и увеличив таким образом Ra до 9.5 КОм, получилось, что выходная мощность увеличилась до 20 ватт ! Правда, это при 3.5 Вольтах переменки на входе. С Ra=9,5 KOm первый ватт получается кристально чистым – только вторая гармоника минус 34 дБ от первой – остальных нет вообще ( на уровне минус 60 дБ ). Отсюда вывод – хотя каскод по внутреннему сопротивлению и коэффициенту усиления и приближается к пентоду, но его поведение в УНЧ несколько отличается:

– каскод в отличие от пентода плохо работает на анодную нагрузку Ra меньшее Ri ;

– в спектре гармоник каскода практически отсутствуют высшие гармоники, на максимальной мощность есть только третья.

– в спектре каскода довольно велика вторая гармоника ( около минус 35 дБ от первой  при 1 ватте на выходе )

Последняя особенность не должна каким-то негативным образом сказываться на звучании каскода, потому что как это хорошо известно, особенностью слухового восприятия человека является невосприимчивость к наличию второй гармоники до очень высоких уровней ( по данным разных исследователей, этот порог может быть до 10 – 20 % от уровня первой ).

Общей чертой каскода и пентода ( по измерениям этой работы ) является возможность легко, не заходя в область сеточных токов, получить выходную мощность до 30 % от рассеиваемой на аноде лампы.

Единственным, на мой взгляд, недостатком каскода является необходимость высоковольтного источника питания.

По звучанию схемы.  Слушал на простом щите, основной динамик – 4А32 и + Висатон AL170.   Учитывая несовершенства выходного трансформатора серьезных выводов, к сожалению, сделать нельзя. Из того материала, который я смог к этому времени послушать, по звуковому почерку каскод ( на мое ухо ) пентод уже оставляет позади. Если на малой громкости звучание в чем-то похоже, то по мере поворота рукоятки РГ, звук пентода часто становится немного резким и колючим. Каскод этим не страдает совсем. Теперь нужен хороший выходной трансформатор, намотанный под пентод, его Ra, видимо, все-таки должен быть около 10К.

Оказалось, что такой выходной транс у меня уже есть – мною собственноручно  намотанный под ГУ-13 в пентоде  ( его Ra как раз 10К,  первичка индуктивностью 65 генри, 4800 витков из двух одинаковых секций ,  на железе от ОСУ0.63   http://klimanski.com/?p=2932. )  Вот эти красавцы

img_5713_oba_gotovi

И скорректированная схема

cascode_211_2a3_4d0bf1d0bb_2

Если на вход этой схемы подать 3 вольта переменки, то выходная мощность получается 28 ватт при Кг менее 5%, причем доминирует вторая гармоника, а третья на 15 дБ ниже, остальных нет на уровне минус 50 дБ. Картинка спектра очень похожа на приведенную выше для 12 ватт. И  обращаю ваше внимание на то, что рассеиваемая на аноде 211-ой лампы мощность в выбранном режиме покоя – всего 58 ватт ( это при максимальной рассеиваемой мощности на аноде 100 ватт ! ).

Захотелось снизить анодное и выбрать более доступные лампы. Но выбор ограничен линейностью ламп. Если уже с такими высоколинейными лампами как 2А3 и 211 получается 35 дБ второй гармоники, то что будет с обычными кривым лампами как 6П3С ? Ужас будет !  Поэтому я решил начать с замены 2А3 на 6П31С. Вообще ходят слухи о рекордной линейности строчных ламп раскачиваемых по второй сетке.  Надо попробовать ! И собрал для начала вот такое:

cascode_211_6d0bf31d181_6d0b311

Схема играет и звучит очень достойно ! Выходное сопротивление с одновременной раскачкой по первой и второй сеткам – 90 Ом, а вот если качать только по второй – то 104 Ома !  И полоса по частоте очень даже хороша – на уровне -3дБ от 18 Гц до 45 КГц.  Но вот с линейностью пока плохо. По крайней мере хуже, чем у 2А3.  Поэтому нашел в закромах 6П42С и попробую пытать по второй сетке ее.

Вот полная схема блока питания. Да, он получился по размерам довольно громоздкий, но иначе, увы,  избавиться от сетевых  и помех от переключения диодов нет возможности – при таких напряжениях все проблемы с помехами растут в геометрической прогрессии. Но разве поборникам хорошего звука габариты БП – проблема ?

psu_6d22s_1300v_120ma

О деталях БП.  Дроссели от Аудиоинструмента, сетевик – ТА258, накальные трансформаторы для 6Д22С раздельные. Конденсаторы удвоителя на 20 мкф –  К75-40.

http://www.cqham.ru/forum/attachment.php?attachmentid=61127&d=1282332662

Трансформаторы ВЧ фильтров – ферритовые кольца, изолированные пластмассой,  похожие бывают в импульсных БП. Они могут быть самой разной конструкции – но важно, чтобы секции двух одинаковых обмоток были тщательно изолированы – напряжение между ними  может достигать 2 КВ.

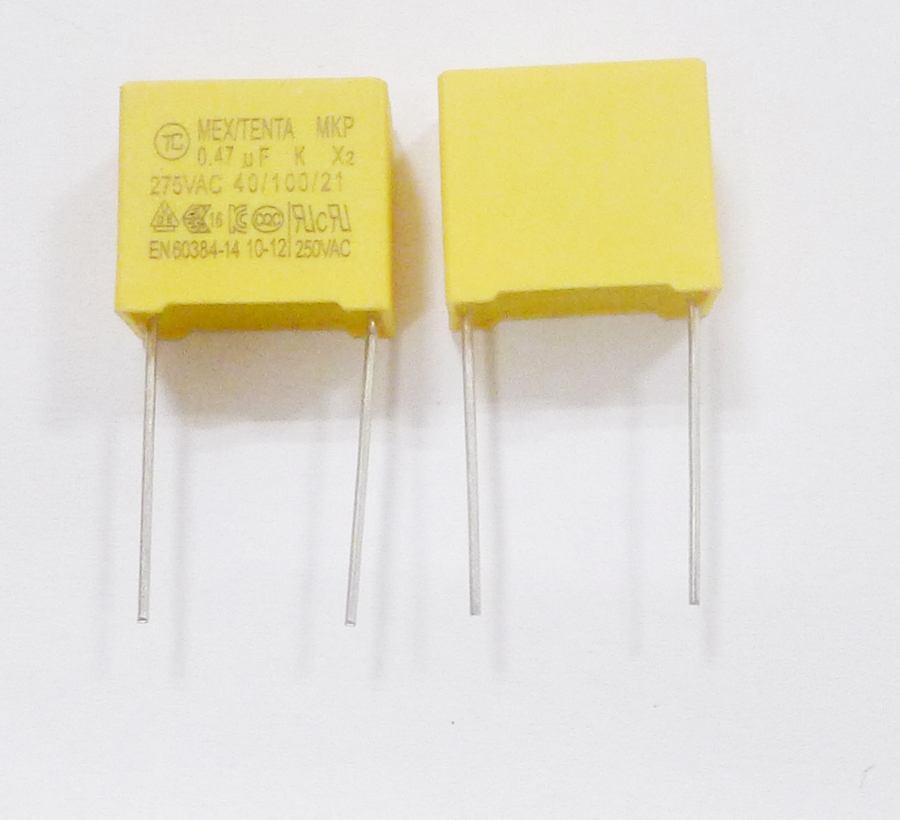

Далее, в порядке следования на картинках – проходные конденсаторы – КБП-С на 1600 вольт, конденсаторы сетевого фильтра – Х2 0.47мкф на 275 вольт переменки и конденсатор МКР 50 мкф на 1500 вольт.

MKP-Capacitor-rad-10-F-1500V-DC-22-5mm-C44ASGP5100ZA0J-10uF

От электролитов отказался совсем, фильтрация достаточна даже для однотакта – фона нет.   Вот так выглядел макет БП

6d22s_doubler_1300v

Для тех, кого заинтресовала тема каскодных усилителей поделюсь ссылкой на очень полезную книжечку Ложникова А.П. и Сонина Е.К.  http://www.radiolibrary.ru/library/mrb/mrb-0561.html – там она в формате .djvu.

Внимание ! Хочу предупредить,  что каждый читатель, который захочет изготовить устройства из моего блога должен понимать, что любые электрические схемы с питанием от бытовой сети, а особенно в случае напряжений порядка киловольта и более, требуют определенных навыков в работе с электричеством и несут в себе серьезную опасность поражения электрическим током, и поэтому все свои действия с приведенными схемами читатель блога делает на свой страх и риск.   Автор блога не несет ответственности за возможные последствия ( такие как причинение вреда своему здоровью, здоровью окружающих и материальные убытки любого рода ) которые явились результатом применения указанных в блоге схем и советов, в том числе и за использование содержащейся в блоге информации не по назначению.

***************************************************************************************************

Проект SE 9 Ватт усилителя с общей сеткой на лампах 6П31С и 2А3

Эта статься –  продолжение недавно начатой мной темы усилителей с общей сеткой, принципы и обоснование которой даны в предыдущей статье http://klimanski.com/?p=3778, а также отдельные исследования на эту тему даны в http://klimanski.com/?p=2792 http://klimanski.com/?p=1336 http://klimanski.com/?p=2842 http://klimanski.com/?p=3589

Можно ли из 2А3 ( или 6С4С – ее 6-вольтовая версия накала ) выжать 9 ватт в однотакте ? Если взять 40-ваттную версию 2А3 от JJ – то можно, скажете вы. А если из обычной, в штатном режиме ? Утопия. Если включать 2А3 в схеме с общим катодом – да, утопия. А вот оказыватся, в схеме с общей сеткой даже не заходя в критические для 2А3 режимы получить 9 ватт можно.
Но все по порядку. Первоначально собрал я вот такую схемку
gg_2a3_6y5i_4i1e
Здесь надо обратить внимание на схему драйвера для 2А3 – ее я почерпнул на diyaudio.ru и применил в своем усилителе для 6С33С   .  Только вход сделал тоже по схеме с общей сеткой – для того, чтобы тема была завершеннее.  Этот усилитель имеет достаточно  высокое для схем с ОС входное сопротивление – 7.5 КОм. Но вот мощность более 2 ватт с него снять не удается. Причина тому – низкое Ra выходного трансформатора. Но звук… В комбинации со щитом с 4А32  ( и AL130 как ВЧ звена  в нем ) – этот усилитель показал, что есть над чем работать. Даже в таком явно недоработанном виде звук был просто великолепный, насыщенный, с мясом, как некоторые говорят. Это как раз то, что я так долго искал у 2А3 и не находил в схемах с общим катодом – да,  звук был очень детальным, но как бы тонким, неосновательным, лишенным насыщенных красок, особенно в басовом регистре. Теперь все это ЕСТЬ  !

В ограничении уровне выходного сигнала была, правла, еще одна причина. Это сама 6Э5П с ее высоким током экранной сетки.  Заменил ее на 6П31с. Поет она чуть хуже, но как драйвер работает безупречно и тянет раскачку 2А3 примерно до 50 вольт на выходе. Кстати, отключив драйвер от выходного каскада я замерил входное сопротиваление 2А3 с схеме с ОС и 10К в аноде – получилось аж 2.5 КОм ! Весьма неожиданный результат, но когда я вспомнил, что говорит теория,  то понял – все верно.  Для ОС каскада

Rвх = (Ra + Ri ) / ( mu +1 )                       (1)

Подставив значения для 2А3 получаем = ( 10000 + 800 )/ ( 3.5 + 1 ) = 2390 Ом.  Прекрасное совпадение с экспериментом. Вот скорректированная схемка уже с 6П31С

gg_2d0b03_6d0bf31d181_6d0b311

На этой схемке вместо дросселя в катоде 6П31С  опробован трансформатор – с ПОС для второй сетки для снижения выходного сопротивления драйвера. Хотя это все работало нормально, но привело к росту гармоник и поэтому  снова  вернулся к варианту с обычным дросселем.

Приободренный, я продолжил эксперименты. Поставил тогда вместо 3K выходника другой – 6.5 К и подключая разные резисторы в нагрузку получил интересные результаты.  При выбранном анодном напряжении ( 300 вольт ) максимум отдаваемой мощности в схеме с ОС получается как раз в районе  Ra 6К, а минимум гармоник ( замерял уровень второй и третьей ) – при 10К.

Теперь нашел я в шкафу когда-то купленный на е-Вае выходник, как раз  10К, который якобы был сделал или вернее сказать  позиционировался продавцом – сейчас будете смеяться – как под ГУ-48 в СЕ !!!  Китайцы – веселый народ. Сами изобретательны, и нас заставляют немного подумать, куда бы пристоить ими сделанное г-но. Индуктивность первички этого транса – 18 Гн по китайскому измерителю индуктивности.

833_opt

Как бы так ни было, но с таким Ra теперь нужен драйвер, который бы выдавал не менее 40 – 50 вольт RMS  на катод 2А3. Ясно, что 4П1Л с этим не справится.  И 6Г1, которую я кстати пробовал – тоже.  Но должен отдать должное 6Г1 – лампочка звучит тоже чудесно.  К сожалению сделать полноценный входной каскад ОС с высоким усилением и достаточно высоким входным сопротивлением мне пока не удалось.  При попытке взять лампу с высоким мю, входное сопротивление каскада резко снижается ( согласно той же приведенной выше формуле (1) ) примерно до 1 КОм, чего для универсального усилителя явно маловато.  На форуме мне посоветовали сделать каскод.  Идея интересная тем, что при этом мы получим хорошую развязку входа с выходом при довольно высоком усилении – ведь теоретически усиление каскода равно мю в квадрате ( понятно, при одинаковых лампах на этажах ) .

С постороением каскода для усиления НЧ получается небольшая проблемка с выбором лампы. Если для усиления небольших сигналов это не играет какой-либо роли, и можно брать одинаковые лампы, то для получения максимальной амплитуды на выходе каскода тут нужно, чтобы напряжение на нижней лампы было поменьше, а ее смещение не нужно высоким ( по входу более 2 вольт нужно редко ). А вот на верхней лампе хорошо бы иметь максимально большое напряжение катод – анод, но при достаточно высоком потенциале между катодом и сеткой – чтобы во всем диапазоне амплитуд верхняя лампа не заходила в область токов сетки.   И это при Iа1 = Iа2 – то есть при равенстве токов анода через обе лампы.  Понятно, что тут одинаковыми лампы на первом и втором этаже могут быть только если имеется очень широкий раскрыв анодных характеристик. В качестве кандидатов на первый этаж я выбрал лампы, способные работать с при низком анодном напряжении – 30П1С, 1626,  6П1П, 6П9, 6Н6П, триод 6Ф1П. На втором этаже сначала оставил ту же 6Г1 – у нее достаточно хороший раскрыв характеристик при совершенно достаточном мю=16.  Есть вариант использования только одной лампы в обоих этажах – это 6Ф1П,  6Н6П или 6Н12С.

Но в любом случае я столкнулся с проблемой недостатка анодного питания для входного каскада, который как видно – питается от второй сетки 6П31С. Поэтому пришлось вопрос решить иначе. Раз анодное для 2А3 300 и более вольт, а для 6П31С нужно не более 170, вместо того, чтобы ставить балласт и гасить 300 в 170, было решено сделать отдельный двуполярный источник питания на УФ диодах. При этом от положительной полярности питается анодная цепь 6П31С, а от отрицательной – первый этаж каскода. При этом возникает только вопрос, как изолировать входные сигнальные разъемы от высокого потенциала, но эта проблема решается просто – входным трансформатором, который в дальнейшем можно сделать с отводами для РГ. Получилось нечто такое

gg_2d0b03_6d0bf31d181_6d0b31_6d0bf1d0bf_d0bad0b0d181d0bad0bed0b41

Хотя скажу честно – 6П1П на роль входной подходит плохо. Она производит очень большую вторую гармонику. Это видно по приборам.  На слух – это не заметно никак.  Так вот. Эта схема, если в Ra выходного трансформатора сделать близким к 5 – 6 КОм, что оптимально для получения максимальной мощности,  выдает уже 9 ватт на 8 Омах при Кг не более 10 %, доминирует вторая гармоника. При Ra 10К как на схеме, получаем более низкий Кг, но максимальная мощность получается около 7 ватт.

Слегка модифицировав эту схему под лампу 6Н6П получилась более чистенькая по гармоникам картина, но по звуку мало отличающаяся. Звук очень выиграл от замены 6Н6П на 5687 JAN.

gg_2d0b03_6d0bf31d181_5687_d0bad0b0d181d0bad0bed0b4

Но длительное прослушивание, к сожалению, так и не привело к выходу на уровень тех двух простеньких схем вначале статьи. Поэтому можно сказать, что тема весьма перспективна, но требует дальнейшего изучения.

На форме дийаудио.ру есть ветка с обсуждением этой темы http://www.diyaudio.ru/forum/index.php?topic=4020.0. Спасибо всем форумчанам, кто отозвался.

******************************************************************************************************
