Проект выходного моноблока на лампе Г-811

Больше 10 лет прошло с тех пор, как я сделал первую попытку одолеть эту лампу, и вот  – настала зима ,  по дому делать нечего и я снова взялся  за эту заковыристую лапочку-лампочку.   Красива она  своей фигурной колбой и  ярко светится в темноте вольфрамовым прямонакальным катодом.

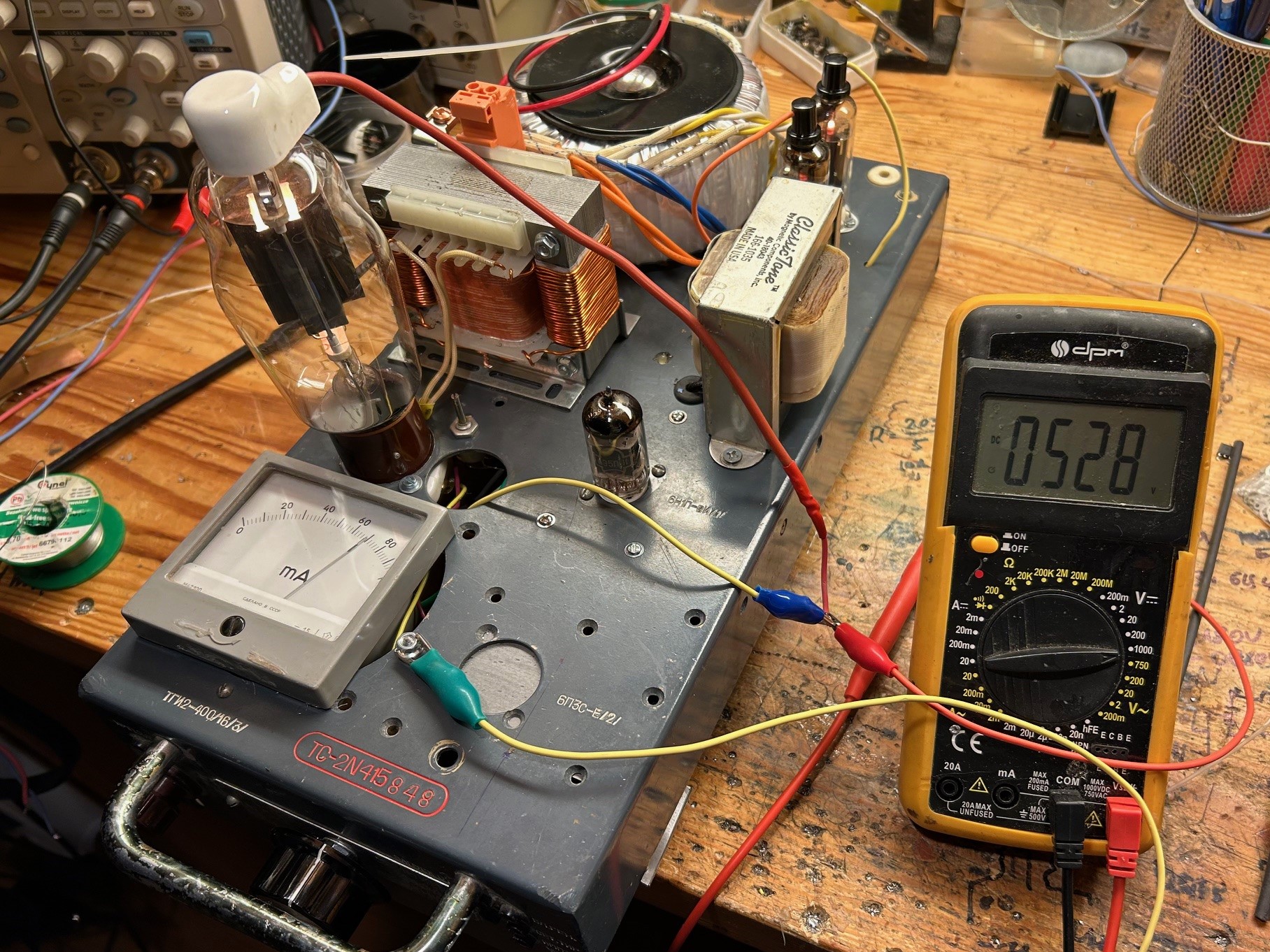

Начал как всегда с макета, собрал его на стальном шасси от какого-то еще советского прибора:

IMG_0033

Лампа пока в щадящем режиме – 528 вольт на аноде и ток 70 мА –   около 36 ватт при 45 допустимых на аноде.

Блок питания – пока   на 200 Вт тороидальном трансформаторе от ANTEK Inc, две анодных обмотки по 230 вольт, и две накальных – 12 и 6.3 вольта.  В  проекте –  намотка нового сетевика  на Ш-образном железе с анодной обмоткой под удвоитель   250 вольт.

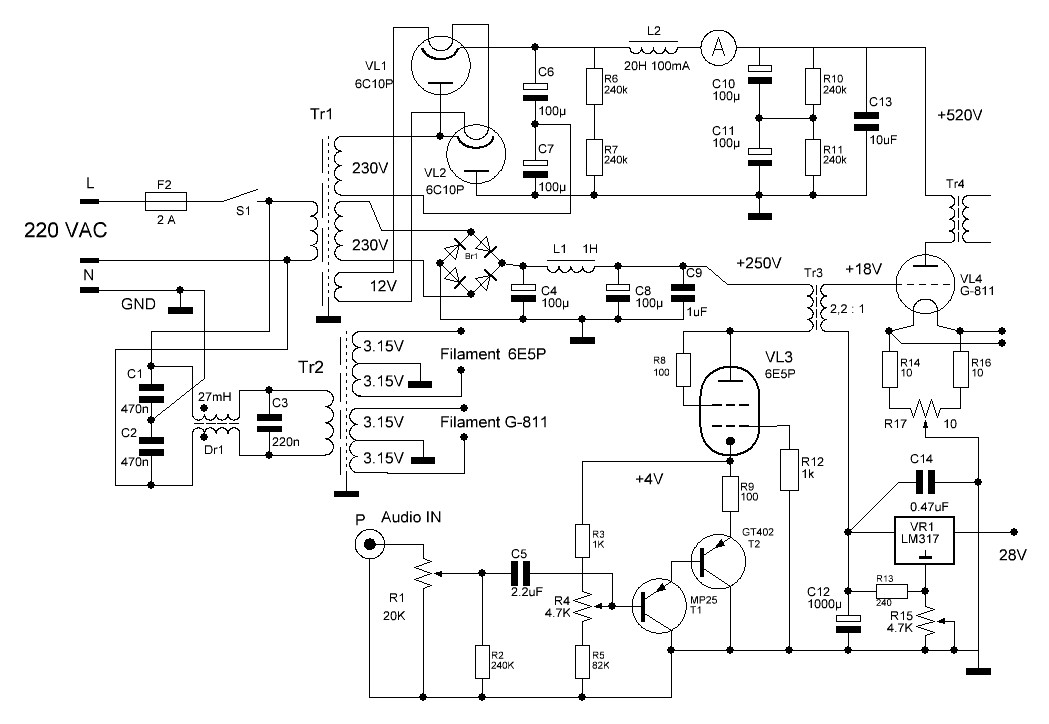

Накальный – уже вам знакомый по предыдущей публикации https://klimanski.com/2025/11/09.    Анодное получается после удвоения на двух вакуумных диодах 6Ц10П (  подходят один к одному 6Д14П и 6Д20П ).    Вот схема

Schematic_5

На ней не нарисовано питаниe LM317 – это простой печатный трансформатор 2 по 12 вольт, две вторички последовательно.

Ток анода через 6Э5П  ( включена триодом ) регулируется потенциометром R4,  ток анода Г-811 – потенциометром  R15.

Конденсаторы С6,  С7, C4, C8, и С10, С11  –  на 350 – 400 вольт,  C9 и С13 – типа МБГО  ( лучше – пропиленовый ) на 630 вольт.

Выходного трансформатора  на фото  нет – это ранее намотанный на каркасе TWB50 сечением ПЛ-сердечника 13.2 см квадратных от  Сергея Глазунова (  Аудиоинструмент ),  его доработка ( правильнее  сказать полная перемотка с установкой электростатических экранов ) описана здесь https://klimanski.com/2013/04/01/1-2/  .

Трансформатор Тр3  – межкаскадник того же Аудиоинструмента, с понижением 2.2 к 1, то есть первичка 5К, вторичка – 1К.

Транзисторы ГТ402 и МП25 –  с любым буквенным индексом.   Вместо МП 25 можно пробовать МП26, МП42 также с любым буквенным индексом.  Вместо ГТ402 можно поставить тот же МП, если его установить на радиатор.

Все уже работает,  режимы по постоянке ОК,  но голоса пока не слушал.  В процессе.

Накальный трансформатор для нового проекта однотакта на Г-811

По причине того, что Г-811  –  это лампа очень сложная в плане реализации  аудиоусилителя на ней, то я решил планомерно подойти к  вопросу и начал решать проблемы неспеша, постепенно.  В принципе, схема, которая меня устраивает по звучанию уже есть – смотрите мою более раннюю работу  https://klimanski.com/2013/04/01/1-2/.    Но остались незавершенными некоторые нюансы, без которых однако усилителя не сделаешь – это питание накала и выходной трансформатор.   Начал с  накального трансформатора для питания накала переменным током.   Мой  весьма положительный опыт  с УНЧ на ГМ-70  https://klimanski.com/2022/09/07/ позволил с уверенностью взяться за работу.

Накальный трансформатор для прямонакальных ламп  всегда лучше делать отдельный.  Чтобы с запасом, берем Ш-образное железо уже имеющегося 100-ваттного трансформатора

presentation-image

К сожалению почти все современные сетевые трансформаторы из-за экономии меди и железа  работают с повышенной индукцией, что для накального трансформатора очень плохо – он начинает давать широкий спектр помех, которые слышны и в аудио диапазоне.   Поэтому удаляем все обмотки – первичку оставлять  тоже нет смысла – она намотана для нас излишне толстым проводом ( 0.42мм ) и две вторички + экран могут не поместиться – ведь если оставлять первичку, то для снижения индукции ее нужно было бы домотать.    Вторичек будет две  по 3.15 вольта, и намотаны они будут не на центральном керне, а на боковых стержнях. Это для Г-811, а на центральном керне будет еще одна накальная обмотка 2 х 3.15 В  для 6Э5П ( раскачка  выходной лампы ).

По идее, если все делать правильно,  для неизвестного трансформатора нужно провести полную “лабораторную работу” по аналогии тому, как я это сделал    тут.       Но по счастливой случайности трансформатор, который я взял как донора оказался в точности таким же по габаритам как и в случае с “Пионером”   https://klimanski.com/2023/09/30/ , и я предположил, что железо видимо тоже самое.  Тогда первичику надо делать  также 1300 витков.    Отматывая первичку посчитал витки – да, всего 944 витка !  Это вместо моих рассчетных 1300 ! Понятно, что без перемотки ( домотки )  первички этот трансформатор будет  сильно фонить.

Сначала определяем толщину провода первички.  Потребляемая мощность:

Г-811  – 4 ампера 6.3 вольта =  около 26 Ватт.

6Э5П – 0.6 ампера 6.3 вольта – около 4 Ватт.

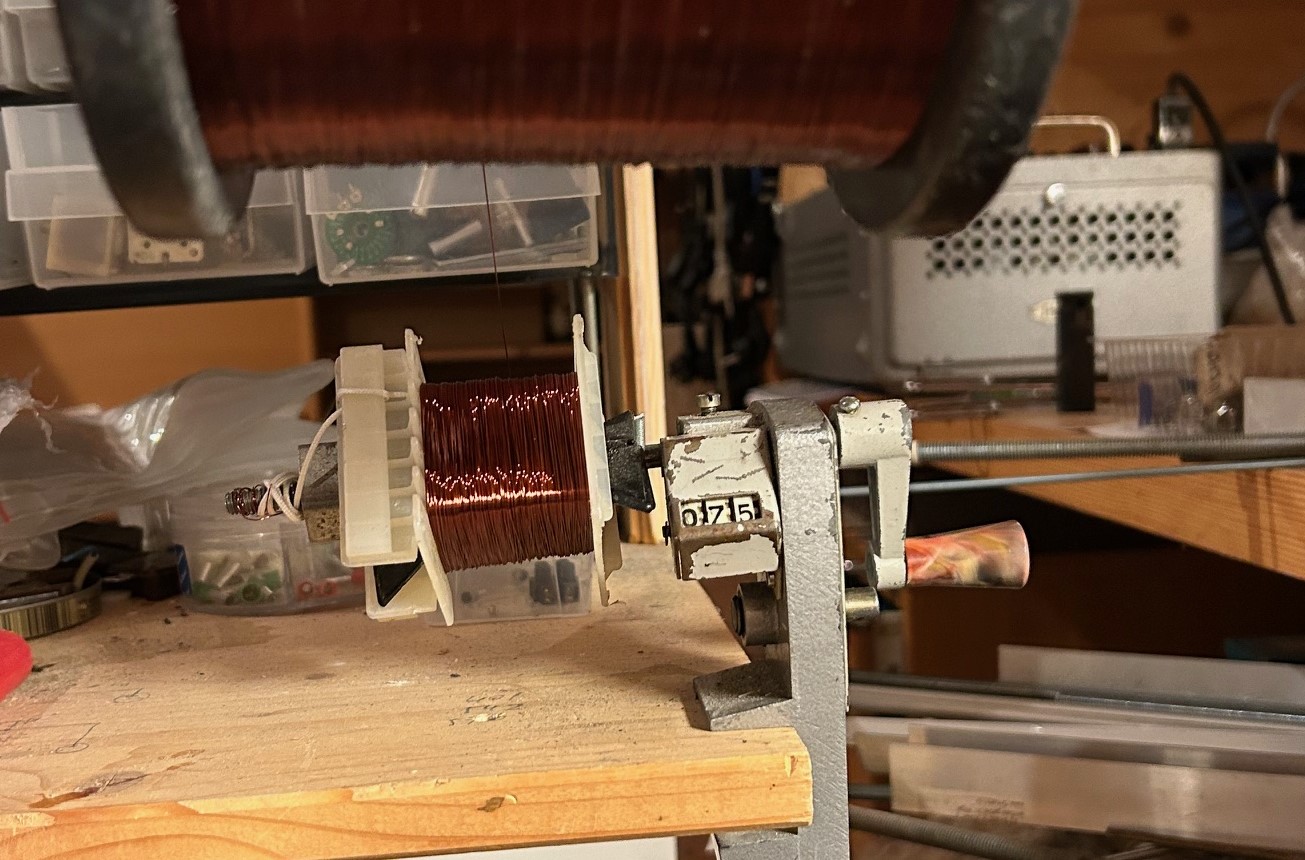

Итого 30 ватт, с учетом  КПД берем 40 ватт рассчетной мощности.  Тогда потребляемый  ток через первичку под полной нагрузкой будет 40 / 230 =  174 мА,  Тогда толщина провода = 0.02 * SQRT ( 174 ) = 0.26мм по меди.  Взял провод 0.28.    Мотал внавал на  стареньком ручном станочке чтобы не париться с изготовлением оправки под Метеор.

IMG_0039

Определяем толщину провода вторички накала Г-811.   Для тока в  4  ампера ( берем среднее )  это сечение провода =  0.02 * SQRT ( 4000 ) = 1.26мм по меди. Так как обмотки будут  снаружи,  к тому же низковольтными  и открытыми,  отвод тепла будет вполне  достаточным если взять провод чуть тоньше  –   я взял  1.07 по меди который у меня был в наличии.  На каждом боковом стержне намотано по 38 витков (  два слоя  20 + 18 ).    В последствии все-таки пришлось домотать  – не знаю, толи  токосцепление на крях получатся пониже,  а скорее всего  на проводе 1.07 при токе 4 ампера  уже падение напряжения получается заметным –  пришлось  добавить  еще по  два витка с каждой стороны, то есть в сумме получилось по 40 витков на каждой стороне.

Также как и в случае Пионера, на этом трансформаторе я намотал накальную обмотку для 6Э5П  поверх первички ( после экрана, разумеется ) проводом 0.8мм – две части по 19 витков ( 2 х 3.15 В ).

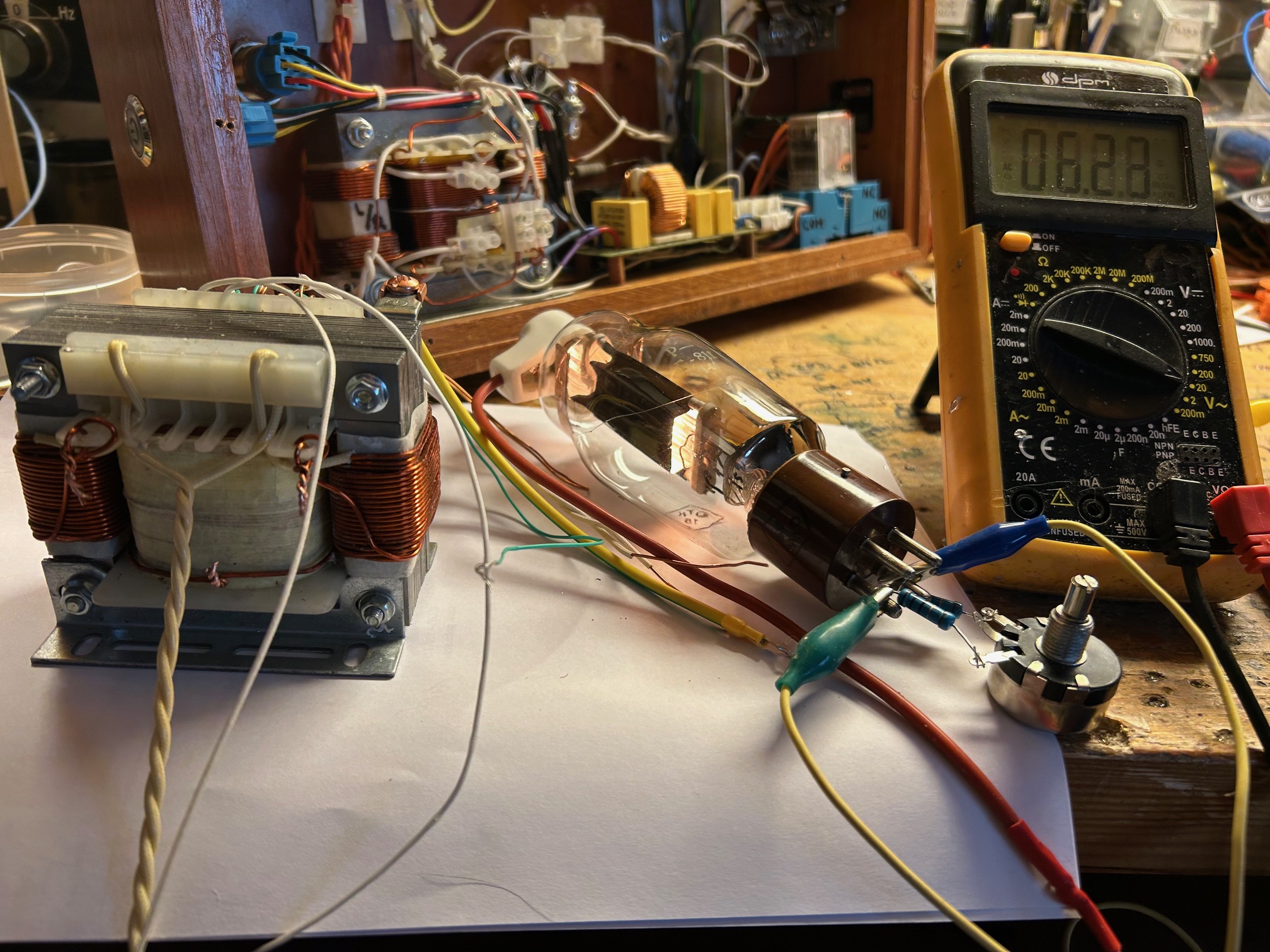

Вот как выглядит готовое изделие ( на фоне Пионера в процессе ремонта ). К анодному лампа не подключена –  напряжение накала 6.23 Вольта при напряжении в сети 236 вольт – это уже обычное для нас сетевое –  а иногда и до 245 подскакивает ).



IMG_0045

Немного  общей информации о всем проекте.   Скорее всего это будут моноблоки.    Следующим шагом  будет работа над анодным трансформатором, который должен обеспечить около 600 Вольт при токе около 75 мА . Выпрямитель нужен бы   кенотронный, но так как доступных кенотронов на такое напряжение нет,  то это будут два вакуумных диода –   пальчиковые  демпферные диоды  6Ц10П ( 6Д14П,  6Д20П и т п) включенные по схеме удвоения.  Итого –  потребление мощности от первички сетевого трансформатора :

  • анодный ток 0.075 А * 600  В =  45 Ватт
  • анодный ток 6Э5П 0.025 А * 250  В = 6.3 Ватт
  • накал  6Д20П  (  у  6Ц10П и 6Д14П накал  ест поменьше ) –  6.3  В * 1.8 А  * 2 = 22.68  ватта

Итого 74  ватта, или если принять во внимание потери на диодах  и КПД самого трансформатора, то это будет около 100 ватт мощности.       Итого  ( с  запасом  на снижение индукции ) задаемся 160 ватт габаритной мощности для сетевика.  С прицелом на ОСМ0.16, хотя посмотрю и другие варианты. Например –  лежат  на полке  два  старых конструктора трансформатора ТС-180  – неплохой донор, хотя первичку там точно что  нужно перематывать – она маловата по виткам.

Ну вот, по питанию это будет все. Нет, еще нужно будет +20 вольт на питание сеток Г-811. Это будет скорее всего простая LM317  –  ток анода Г-811 буду подстраивать этим источником питания смещения.  Тогда уже точно все.

Да, перед трансфроматором, чтобы защитить накал от  проникновения синфазной помехи из сети,  нужен простенький фильтр из двухобмоточного дросселя и  трех конденсаторов. Он описан в моей публикации о Пионере – там установлен очень похожий трансформатор, только  вторичка на 2.5 вольта ( 2 х 1.25 В )    под 2А3  https://klimanski.com/2023/09/30/ .

Nakalnij_DSC02886-1024x687_2

*********************************************************************************************************



Ламповый предусилитель Dynaco PAS-3 ( tube preamplifier )

Американская фирма Dynaco  была основана в 1955 году в Филадельфии и довольно долго ( 60 – 70-е годы )  занималась производством ламповых аудионаборов для самодельщиков –  и его серия  предусилителей  PAS, PAS-2, PAS-3  была одной из самых заменитых продуктов наряду с  их двухтактным выходным усилителем ST-70 (  ставшего рекордсменом продаж среди усилителей ) и FM тюнером.

Dyna Pas-3 Vacuum Tube Preamplifier / Control Amplifier Maintained Dynaco - Picture 1 of 4

У меня в запасе оказался давно купленный PAS-3 – специально для двухтакта Dynaco ST-70,  звучание которого меня и сейчас восхищает (  купил этот  улучшенный кит у  известного аудиоэнтузиаста Боба Латино  ),  и я решил попробовать реставрировать  свой PAS  –  ведь ST-70 без предусилителя работать не будет – фактически это линейный выходной каскад у которого вообще нет РГ.

Двухтакт, собранный из деталей набора от Dynaco ST-70 http://klimanski.com/?p=1238

(    Двухтакт, собранный из деталей набора от Dynaco ST-70   http://klimanski.com/?p=1238 )

Кроме регулятора громкости У PAS3 есть много других полезных сервисных функций

  1. Тонкомпенсация басов на низкой громкости
  2. Темброблок с поканальной регулировкой басов и высоких частот
  3. Фильтр высоких частот для удаления шипения и другого рода ВЧ помех
  4. Селектор входов
  5. Фонокорректор для ММ головки ( для винила )
  6. Регулировка стереобазы
  7. Коммутатор для магнитофонной записи со сквозным каналом.

И вот спецификация качества, которую дает  фирма  Dynaco для своих PAS:

PAS_2_specification



И схема

Schematic_PAS3

Или немного по-другому нарисованная из мануала к прибору

Dynaco-PAS2-PAS3-schematic

Учитывая что мода на ленточные магнитофоны  и винил сейчас на подъеме, то становится понятно,  с чего это  я стал заниматься реставрацией своего PAS-3.



IMG_0022

IMG_0021

Что удивительно.  Мой прибор оказался с еще селеновым выпрямителем для питания накалов 12АХ7, однако его качество безупречно даже сейчас. Как и конденсаторов в цепи накала и  анодного питания.   АЧХ  обоих каналов отличная, регулировка тембров +- 20дБ.     Скорее для профилактики заменил только некоторые межкаскадные на номиналы  чуть больше и все.

Но есть некоторые проблемки. Если использовать этот предусилитель для управления ST70 на входе которого 470К резистор утечки входного пентода, то все будет ОК. А вот для других  нагрузок, выходное сопротивление которых менее 470 К будет иметь место завал  АЧХ по НЧ, то есть:

  • для получения ровной характеристики на НЧ необходима  стабильная нагрузка на выходе, что не всегда возможно.
  • регулировка баса темброблоком приводит к  значительному смещению фаз – до  45 градусов ( по ВЧ с фазами все ОК ).

Есть два варианта решения.  Или сделать дополнительный выходной буффер и про смещение фаз забыть, или делать новую плату PC-5.  Используя KiCad взялся за проектирование новой платы.   Схема  –   по образу мной уже опробованного лампового  ТБ из проекта  https://klimanski.com/2025/03/ который  с успехом прошел все испытания и занял свое постоянное место в моей системе дома.
